?????油氣田實驗室是面向中石油、中石化、中海油等油氣田用戶，地質勘探等用戶，大中專石油院校，井下工具研發企業用于模擬鉆井現場工況，為井下工具及鉆井工具研發提供可靠的試驗驗證系統。藍科高新?lián)碛幸恢в蜌馓飳嶒炇覍I(yè)技術團隊，致力于為油氣田用戶、大中專石油院校、井下工具生產企業提供油氣田試驗室集咨詢、設計、承建、售后服務、業務培訓等綜合性解決方案及油氣田實驗室建設。

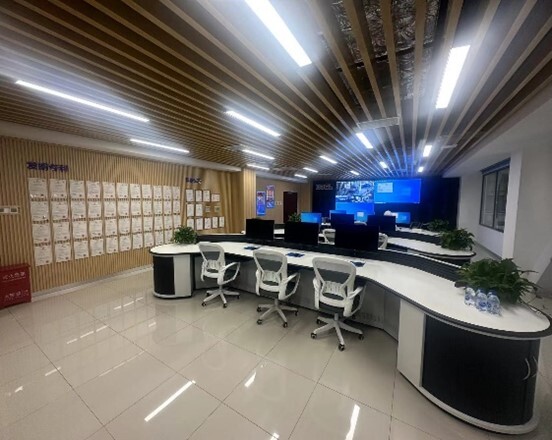

油氣田實驗室技術是藍科高新的特色技術，藍科高新已相繼為中石油、中石化、中海油、中科院等國有大中型國有油田用戶及國家科研研所建造近50臺套各具特色的綜合型油氣田實驗室。主要包括：鉆采工具多功能試驗機系統、萬米水循環試驗系統、旋轉導向鉆井模擬試驗系統、高溫超高壓井筒模擬系統、深海環境模擬系統、測控系統、中央控制系統等。
行業榮譽：省部級科學技術獎4項，其他各類獎30余項；發明專利2 項、實用新型專利12 項。
行業地位：藍科高新油氣田實驗室技術在業內處于領先水平，引領行業進步。
?
|
序號 |
類型 |
技術指標 |
應用場景 |
|
1 |

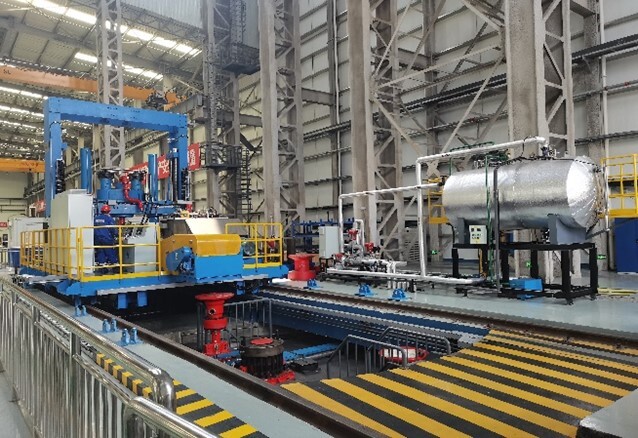

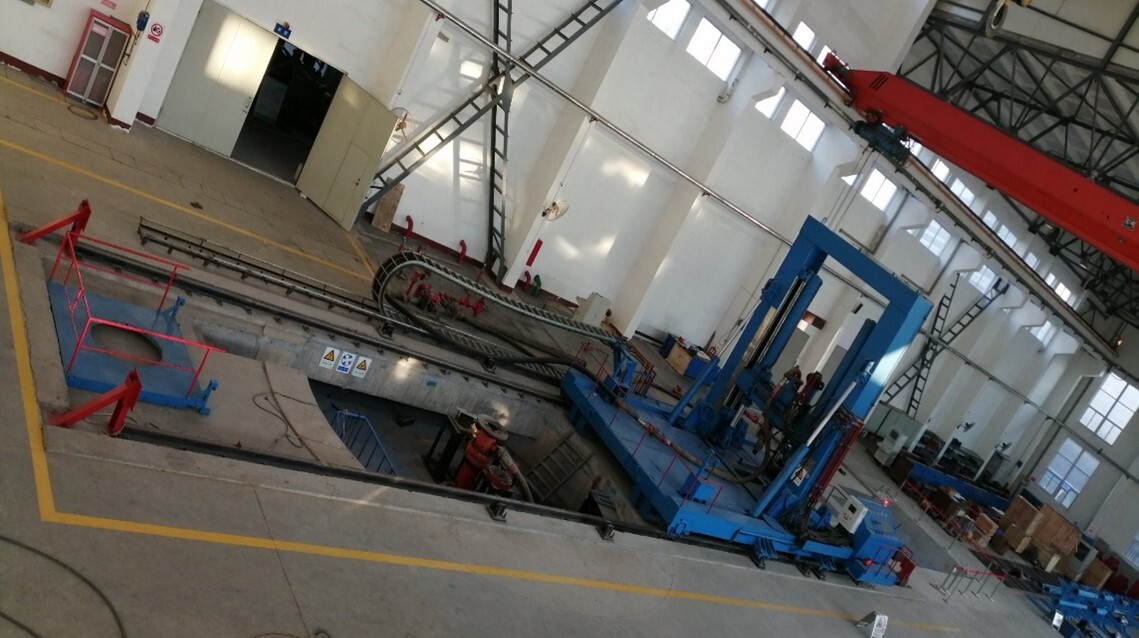

鉆采工具多功能試驗機 |
1、 軸向拉/壓載荷：0～500噸； 2、 加載扭矩：0～30000N·m； 3、 轉速范圍：0-400r/min； 4、 主液壓缸行程：0-5m； 5、 中心管循環液流量：0～50L/s； 6、投勞作業：投勞深度0～50米。 |
鉆采工具多功能試驗機系統功能相當于小型液壓鉆機，用于測試工具進行軸向拉、壓、扭試驗。 |
|
2 |
水平鉆機試驗系統 |
1、鉆壓：0～30噸； 2、轉速：0-400r/min； 3、轉矩：10000N.m； 4、中心管通液最高工作壓力：35Mpa； 5、單次鉆進行程：0～1根標準鉆桿長度。 |
造斜能力驗證系統水平鉆進試驗。 |
|
3 |
萬米水循環模擬試驗系統 |
1、循環管線流程：0～10000米； 2、循環液最大排量：0～100L/s； 3、循環管線壓力：0～52MPa。 |
井下工具入井前需要進行驗證試驗，萬米井循環模擬系統是采用油套管在地面建立試驗井，模擬真實鉆井液循環1萬米的一整套系統。 |
|
4 |
旋轉導向鉆井模擬試驗系統 |
1.?????扭矩：0～20000N.m； 2.?????轉速：0～300r/min； 3.?????循環管線壓力：0～35Mpa； 4.?????最大循環流量：0～100L/s 5.??水泥靶長度：0～30m。 |
井下工具入井前需要進行驗證試驗，旋轉導向鉆井模擬系統是在地面建立模擬真實鉆井的一整套系統，對測井儀器及旋轉導向工具進行功能和性能驗證。 |
|
5 |
高溫超高壓井筒模擬試驗系統 |
1.?????試驗溫度：400℃； 2.?????測試工作壓力：0～300Mpa； 3.??測試介質：氮氣、清水、導熱油。 |
采用油套管模擬井深，采用電磁感應加熱技術，在地面建立高溫高壓井筒用于模擬真實鉆井高溫高壓工況，驗證井下工具可靠性。 |
|
6 |
注水工具標定試驗系統 |
1.?????測試介質：清水； 2.?????流量標定范圍：12～2880m3/d（0.0083 m3/min～2m3/min）（0.14 L/S ～33.4L/S）； 3.??系統壓力等級：14MPa |
如同心測調儀、偏心測調儀、智能配水器等工具進行壓力、流量和溫度標定測試，并能實現流量計系數標定及其誤差分析 |
|
7 |
封隔器V0等級試驗系統 |
1.??拉力、壓力：0～200噸； 2.??扭矩：0～20KN.m； 3.??行程：0～1.5米； 4.??氣壓工作壓力：0～150Mpa。 5.??油壓工作壓力：0～150Mpa。 |
滿足封隔器V0等級試驗測試，設備主要用于模擬封隔器在實際工況中的解封、坐封、耐高溫高壓的能力測試 |
|
8 |
1.??試驗介質：氮氣；工作壓力：0～210 MPa； 2.??試驗介質：清水，工作壓力：0～300MPa； 3.??測試介質：液壓油，工作壓力：0～300MPa； 4.??軸向加載力：0～500噸； 5.??高低溫環境模擬系統：-30℃～250℃。 |
試驗設備依據 API?? 14A V1-H 標準建造，可模擬溫度、壓力、軸向載荷等工況，對井下安全閥進行功能檢測。 | |
|
9 |
可溶球座撬裝試驗系統 |
1.?????錨定坐封力：0～30t； 2.?????錨定坐封行程：0～60mm； 3.?????球座密封試驗壓力：0～140Mpa； 4.?????溶解試驗KCL濃度：0～0.2%； 5.?????球座錨定坐封套管規格：4-1/2″、5″、5-1/2″、7″、9-5/8″； 6.??溫控范圍：室溫+15℃～220℃。 |
DMS可溶球座數字化撬裝試驗系統可滿足DMS可溶球座產品型式試驗要求，也可進行可溶材料研究溶解試驗。 |
|
10 |
水平井填砂試驗井 |
根據實驗要求進行非標設計 |
能夠模擬施工現場水平井填砂作業，測量試驗過程中填砂層密實度變化；測量填充層厚度變化過程中濾失液的流量變化；觀察固液兩相流在管柱內的流動狀態等。 |
|
11 |
靜壓試驗系統 |
滿足API相關標準要求，分為氣壓、水壓、油壓三類試驗系統，滿足不同試驗壓力（油、水：0～300MPa；氮氣：0～210MPa）、不同試驗介質（油、氮氣、水），完成不同的功能。 |
|
|
12 |
高溫高壓井筒模擬系統 |
1.?????最高試驗溫度：400℃； 2.?????最高測試工作壓力：300Mpa。 3.?????測試介質：氮氣、清水、油。 |
采用油套管模擬井深，采用電磁感應加熱技術，在地面建立高溫高壓井筒用于模擬真實鉆井高溫高壓工況，驗證井下工具可靠性。 |
|
13 |
深海環境模擬系統 |
1.?????超高壓釜壓力控制范圍：0～120MPa； 2.?????超高壓釜工作介質：模擬海水（鹽溶液），鹽度約3.5%； 3.?????工作介質溫度控制范圍：1～30℃。 |
可根據用戶需求非標定制 |
|
注:超出上述技術指標，可另行溝通協商。 ? | |||
?
??
